Interruptores basculantes

Función y contactos antes que apariencia

Un basculante puede mantener la posición o volver por muelle, y puede abrir, cerrar o conmutar uno o varios circuitos. Identifica la función eléctrica —ON-OFF, ON-ON, ON-OFF-ON u otra—, el número de polos y el esquema de terminales. Un interruptor con la misma carcasa puede tener un conexionado diferente.

La corriente nominal depende de la carga

Revisa la tensión y la corriente especificadas por el fabricante y si la carga es resistiva, inductiva o presenta picos de arranque. Bulgin publica valores distintos según tensión, función y tipo de carga. No traslades automáticamente una corriente indicada para AC a un uso DC sin que la ficha lo contemple.

Iluminación y montaje en panel

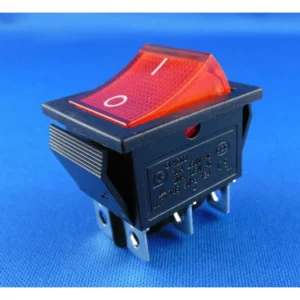

En modelos iluminados, comprueba si utilizan neón, LED u otro sistema y para qué tensión está diseñado. Mide el recorte de panel, el espesor admisible y el sistema de fijación. Revisa también si los terminales son Faston, tornillo, soldadura o PCB y deja espacio para el cableado.

Basculante, palanca y pulsador no son equivalentes

El actuador determina cómo se acciona el interruptor y suele ir asociado a un tipo de montaje. Si necesitas un basculante para panel, comprueba que la pieza tenga el recorte, fijación y función eléctrica correspondientes. Un pulsador momentáneo o un interruptor de palanca puede resolver otra función de mando, pero no debe elegirse como sustituto solo porque comparta número de terminales o tensión nominal.
