Módulos y shields para Arduino

Shield y módulo no significan lo mismo

Un shield está diseñado para encajar mecánicamente sobre una familia de placas y utilizar sus cabeceras; un módulo puede ofrecer la misma función pero requiere cableado. El formato físico facilita el montaje, pero no sustituye la comprobación de pinout, tensión y software.

Compatibilidad con la placa concreta

Arduino mantiene en UNO R4 el formato UNO y la lógica de 5 V para conservar compatibilidad con muchos accesorios anteriores, aunque la propia documentación advierte de diferencias de pinout y de microcontrolador que pueden afectar a diseños específicos. Confirma siempre la revisión de la placa y la ficha del shield.

Pines, buses y conflictos al apilar

Comprueba qué pines utiliza el accesorio para SPI, I2C, UART, interrupciones, PWM o señales de control. Dos shields pueden encajar físicamente y competir por el mismo chip select, dirección I2C o pin de interrupción. Si se van a apilar, revisa también altura de conectores y acceso a jumpers.

Alimentación y software

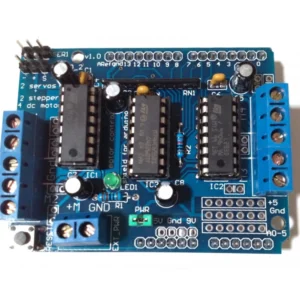

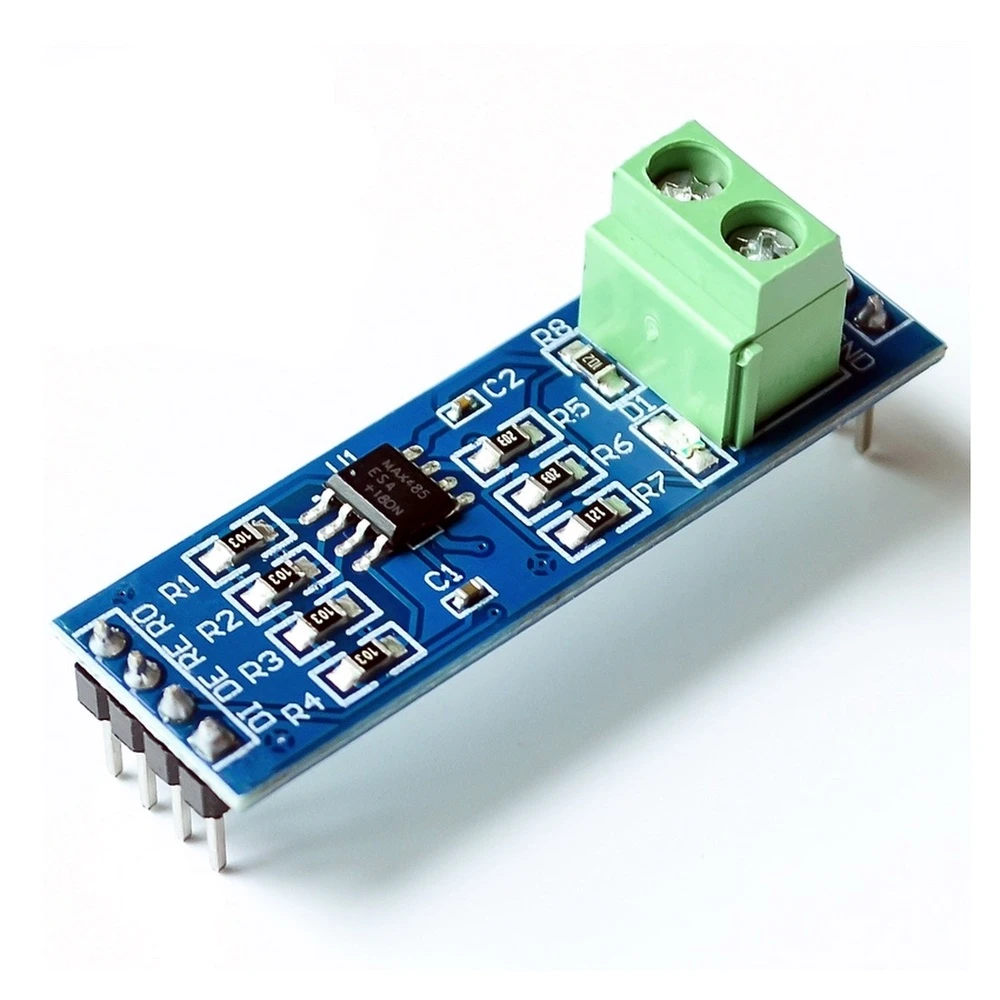

Calcula el consumo total y evita alimentar motores, relés u otras cargas de potencia directamente desde pines de E/S. Comprueba si el módulo necesita fuente separada, adaptación de nivel o driver. Revisa también la librería, ejemplos, arquitectura soportada y recursos que utiliza el accesorio. Un módulo RS485, un shield SD, un driver de motores, una pantalla con teclado o una placa de relés pueden compartir el ecosistema Arduino, pero requieren buses, pines y alimentación diferentes.
